مطالعه موردی

غشای سرامیکی SiC دارای شار بالا، مقاومت در برابر خوردگی بالا، تمیز کردن آسان و عمر طولانی است و آن را برای طیف وسیعی از کاربردها مناسب می‌کند. محصولات JMFILTEC در تصفیه استاندارد بالای آب آشامیدنی، پیش{1}تصفیه‌سازی نمک‌زدایی آب دریا، جداسازی و بازیابی مواد ویژه، تصفیه عمیق آب و کاربردهای دیگر با موفقیت استفاده شده‌اند. در اینجا برخی از مطالعات موردی ما انجام داده ایم:

مورد 1

نمک زدایی آب دریاپیش درمان RO

نام پروژه: 28800 مترمربع در روز پروژه نمک‌زدایی نینگبو:

این سیستم یک سیستم آب شیرین کن با خروجی آب 28800 متر می باشد³/d. آب خام از آب دریا منطقه ساحلی ژجیانگ گرفته می شود. آب تولیدی عمدتاً برای آبزی پروری استفاده می شود. کیفیت آب با شاخص های مختلف مشخص شده در "استاندارد کیفیت آب برای محصولات نمک زدایی" HY/T 247-2018 مطابقت دارد.

آب تولیدی سیستم نمک‌زدایی از استریلیزاسیون با گردش فرابنفش استفاده می‌کند و توسط یک پمپ فرکانس متغیر فشار ثابت به نقطه آب مالک منتقل می‌شود.

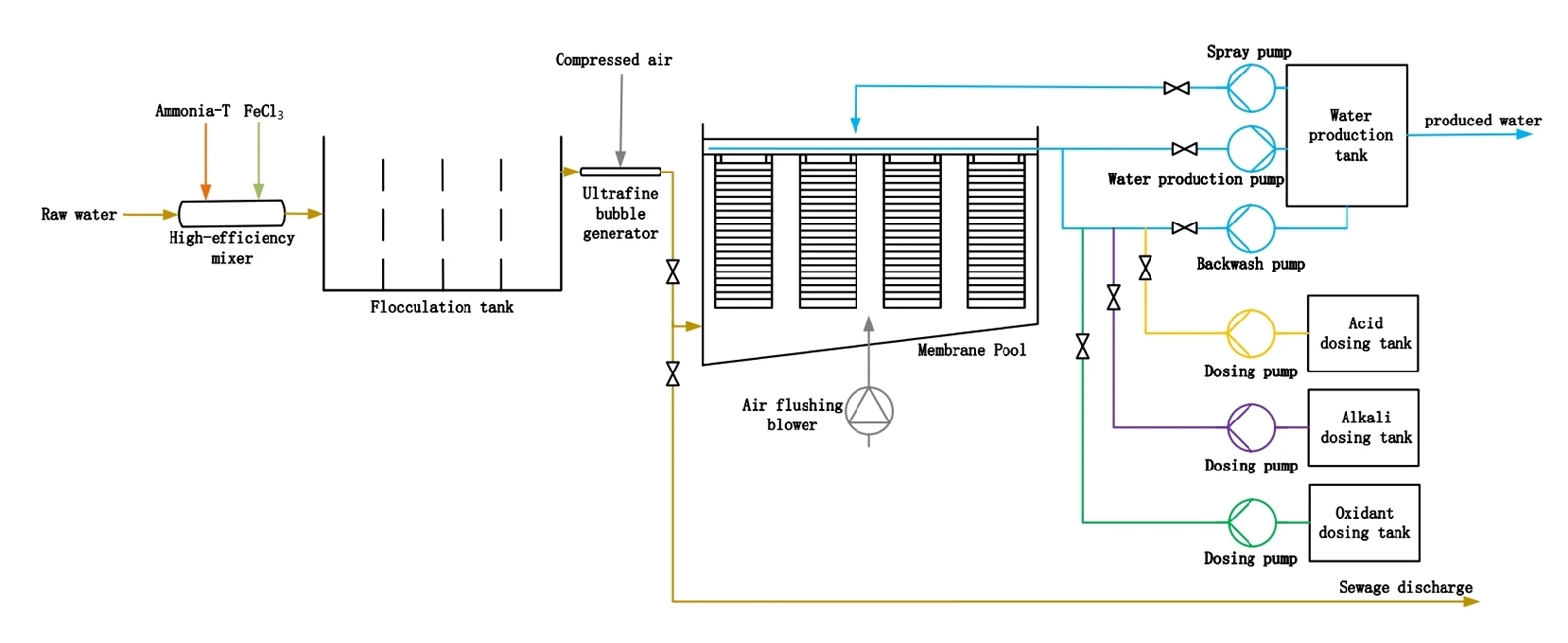

نمودار جریان فرآیند پیش تصفیه غشای اولترافیلتراسیون:

page-1690-692

فرآیند نمک زدایی:

آب دریا→سیستم غشایی ورق تخت سیلیکون کاربید →پمپ تولید آب غشایی ورق مسطح کاربید سیلیکون → دستگاه استریلیزاسیون اشعه ماوراء بنفش → استخر تولید آب غشایی ورق مسطح کاربید سیلیکون → پمپ تقویت کننده RO → فیلتر امنیتی RO → پمپ فشار قوی RO → دستگاه RO (شامل دستگاه بازیابی انرژی آب و pool RO)

فاضلاب اسید- تولید شده توسط اولترافیلتراسیون و تمیز کردن شیمیایی اسمز معکوس پس از خنثی سازی از طریق سیستم خنثی سازی تخلیه می شود.

مزایای پروژه:

● اولین پروژه کوتاه-پیش تصفیه نمک‌زدایی فرآیندی در چین، با استفاده از فرآیند فیلتراسیون مستقیم میکرو-انعقاد + غشای سرامیکی مسطح، جایگزین فرآیند سنتی افزودن رسوب لخته‌سازی داروها + فیلتراسیون شنی + چند-فیلتراسیون رسانه‌ای + اولترافیلتراسیون.

● اولین پروژه کاربرد غشاء کاربید سیلیکون در آبزی پروری در چین.

● بزرگترین پروژه کاربرد غشای سرامیکی برای پیش تصفیه نمک زدایی در چین.

● صرفه جویی در مصرف انرژی و کاهش مصرف، صرفه جویی در زمین.

کیفیت آب خام:

آب خام این پروژه از آب دریا می باشد.

جدول کیفیت آب دریا:

پارامتر	نمونه 1	نمونه 2	نمونه 3	نمونه 4	نمونه 5
تاریخ	2/12/2020	7/01/2021	07/01/2021	04/02/2021	26/04/2021
تقویم قمری	18	24	24	23	15
جزر و مد به داخل یا خارج	در	در	در	بیرون	در
موقعیت در جزر و مد	اوج	پایین			وسط
درجه دمای آب	17 درجه	11 درجه	11 درجه	15 درجه	18 درجه
شوری %.(شوری= NaCl*1.6488)	10.2	22.1	18.35	18.46	27.85
SS mg/L	574	<4	272	106.8	326
pH	7.9	8.03	7.86	7.92	8.24
DO mg/L	6.74	5.54	4.4	4.6	7.1
COD mg/L	2.53	1.62	52	49	2.83
NH₃-N mg/L	0.123	0.09	0.21	0.29	0.0118
میلی گرم در لیتر آمونیاک غیریونی{{0}	<0.01	0.0019			0.0006
نه₂-N	<0.002	0.003	ND (تشخیص داده نشده (کمتر از MDL))	ND	0.0046
نه₃-N mg/L	0.618	0.09	ND	ND	0.47
DIN mg/L (DIN=(NH₃-N)+(NO₃- N )+(NO₂-N))	0.741	0.183	0.21	0.29	0.486
DIP mg/L	0.04	0.01	0.026	0.04	0.032
کلر{0}} میلی گرم در لیتر	1.60*104	1.96*104	22320	23260	1.58*104
بنابراین₄^2-میلی گرم در لیتر	1.90*103	1.95*103	2657	2833	1.08*103
K mg/L	276	297	378	407	446
Namg/L	7.06*103	7.60*103	11129	11198	12600
Ca mg/L	10	302	392	421	197
Mg mg/L	866	891	1045	1164	366

پارامتر	نمونه 1	نمونه 2	نمونه 3	نمونه 4	نمونه 5
Mg mg/L	866	891	1045	1164	366
Al mg/L	0.023	0.01	ND	ND	0.014
Femg/L	0.006	<0.0045	0.001	0.011	0.0011
منگنز میلی گرم در لیتر	<0.0005	0.0038	0.004	0.003	ND
Cu mg/L	0.012	<0.009	0.009	0.011	0.001
Zn ug/L	51	48.8	100	120	5.4
Pb ug/L	0.34	<0.03	0.4	0.8	0.1
سی دی ug/L	0.22	0.07	0.2	ND	0.06
Hg ug/L	<0.007	<0.007	ND	ND	0.028
B mg/L		3.00
TDS mg/L					29400

آب تولید شده RO باید تمام شاخص های مشخص شده در "استاندارد کیفیت آب محصول نمک زدایی آب دریا" HY/T 247-2018 را برآورده کند.

بیشتر بدانید

مورد 2

تصفیه آب نمک شیمیایی قلیایی کلر

دگرگونی 240 متر³/ ساعت سیستم غشای آلی تصفیه آب نمک اولیه به سیستم غشای کاربید سیلیکون

استفاده از غشاء کاربید سیلیکون در کارخانه آب نمک یک شرکت کلر قلیایی در نینگبو. با توجه به اینکه تجهیزات غشایی اصلی Kai به عمر مفید خود می رسد و هزینه های نگهداری بالا و همچنین استفاده محدود از زمین، یک 240 متر جدید³تجهیزات غشایی کاربید سیلیکون /h در مرحله اول نوسازی تصفیه آب نمک در جولای 2021 نصب شد. سرمایه گذاری، اشغال زمین و هزینه های عملیاتی در مقایسه با فرآیندهای غشای سرامیکی سنتی به نصف کاهش یافت. پس از سه ماه استفاده، تولید آب پایدار و شاخص آب نمک عالی بود، در فوریه 2023، سه دستگاه جدید غشایی کاربید سیلیکون در فاز دوم نصب شد.

● پارامترهای تجهیزات

نام	فیلتر آب نمک غشایی سیلیکون کاربید
مدل	JM-240 Ti
مواد اصلی	Ti
اجزای غشایی	JMtech SICT-31-19-1100-AD40
تعداد غشا	915 قطعه
مقدار پر کردن اجزای غشا	61 عدد
چیدمان اجزای غشایی	6-5-4
منطقه فیلتر	240 متر مربع
تعداد تجهیزات غشایی	1 واحد

● داده های عملیاتی واقعی

نمک خام	نمک دریا
دما	50 درجه
کلسیم و منیزیم	0.6ppm
اس اس	0.4ppm
منطقه فیلتر	240 متر مربع
شار غشایی	بزرگتر یا مساوی 1000 لیتر در ساعت
تولید آب	بزرگتر یا مساوی 240 m³/h
فشار ورودی غشاء	0.30 مگا پاسکال
فشار شستشوی معکوس	0.5 مگا پاسکال
چرخه تمیز کردن اسیدی	>15 روز

بیشتر بدانید

مورد3

تصفیه مایع اسیدی

پروژه جداسازی آب 10 مترمکعب در ساعت یک گروه خاص حاوی محلول اسید هیدروکلریک 30 درصد وزنی{1}

بیشتر بدانید

مورد 4

تصفیه آب معدن

سیستم غشایی ستون سرامیکی سرامیک کاربید سیلیکون آب معدن 500 تن در ساعت

ورودی TLSS=50-2000ppm

آب تولیدی TLSS ＜ 1ppm، کدورت ＜ 0.2NTU

بیشتر بدانید

مورد5

روغن{0}}جداسازی آب

نام پروژه: پروژه غشای لوله ای حذف روغن نمک و ناخالصی 5 متر مکعب در ساعت

پارامترهای ورودی آب::

دما (متوسط، حداکثر، حداقل): 40 درجه / 70 درجه / 5 درجه

محتوای جامد: 1٪

مقدار روغن: 1%

COD ورودی بیشتر یا مساوی 10000ppm اجزای شیمیایی اصلی: کلرید سدیم، پلی سیلوکسان، متوکسید سدیم، اتوکسید سدیم

طراحی:

● با توجه به شرایط آب نمک و الزامات فرآیند، غشای لوله‌ای کاربید سیلیکون JMtech-SICT-40-4-37-1200-AD20 انتخاب شد.

● با توجه به راندمان کار سیستم و راحتی عملیات و نگهداری بعدی سیستم، 2 مجموعه تجهیزات راه اندازی می شود. یک سیستم واحد از اجزای غشایی 19 هسته ای، 2 پوسته غشایی و 2 رشته آرایش استفاده می کند و یک سیستم تمیز کردن شیمیایی راه اندازی می شود.

● هزینه برق ≈ 2.064 یوان/تن آب.

نمودار جریان فرآیند:

page-2619-665

عکس های پروژه

زلال کننده روغن زدایی

سیستم اولترافیلتراسیون غشای لوله ای

بیشتر بدانید

مورد 6

تصفیه آب شیر با استاندارد بالا

پروژه 5000 تن آب شرب در روز

مسیر فرآیند: مخزن ته نشینی لخته → غشای ستون سرامیکی کاربید سیلیکون → ضد عفونی → مخزن تولید

بیشتر بدانید
